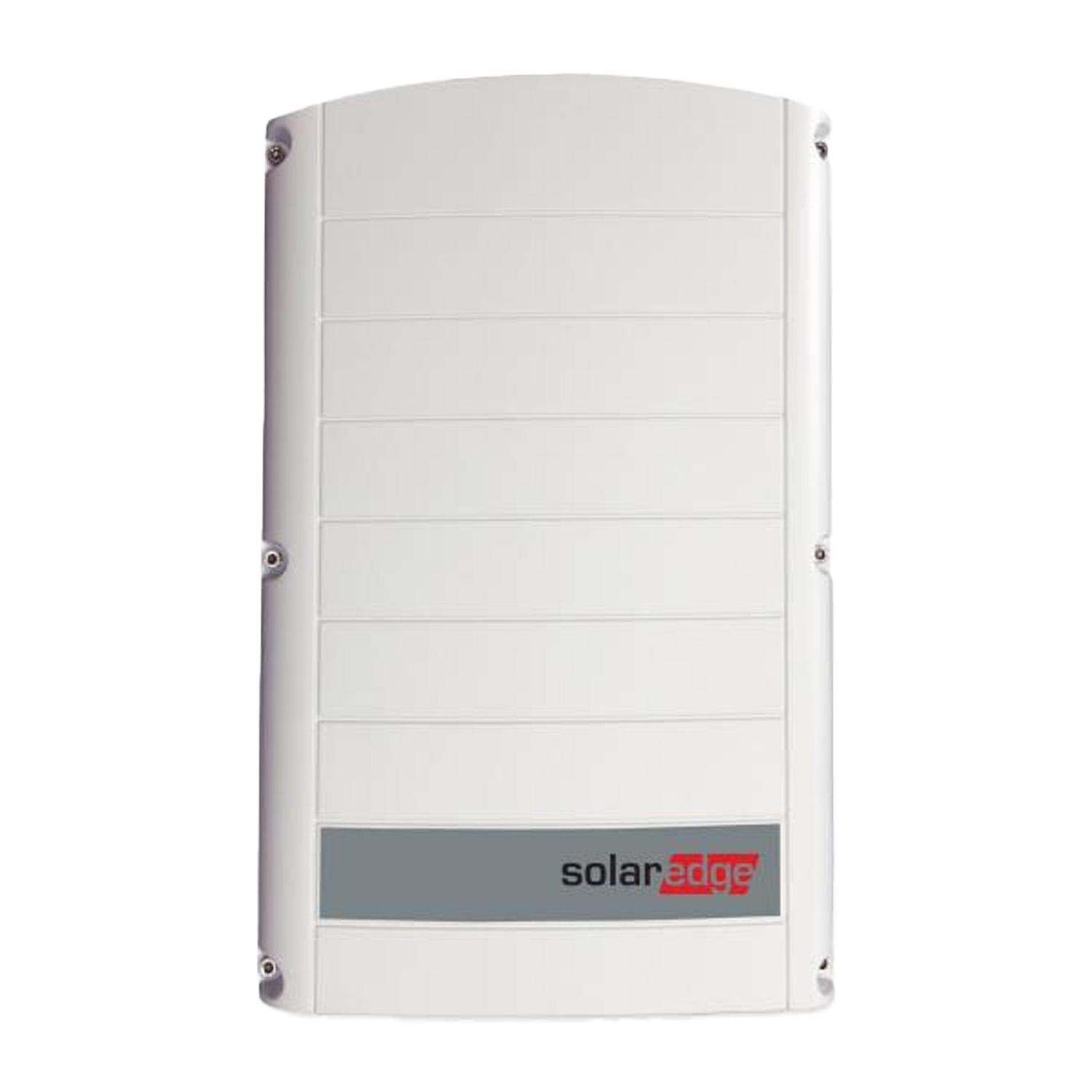

Omvormer SOLAR EDGE SE12.5K – RW0T0BNN4
SKU: F240D
EAN: 5905951582382
| Fabrikant | |
|---|---|
| Nominaal vermogen | |
| Voeding | |
| Hybride apparaat | |
| MPPT | |
| Garantie | |
| Netto breedte | |
| Netto diepte | |
| Netto hoogte | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Type I | |
| SPD Type II | |
| SPD Typ III | |
| SPD – Vrije sleuf | |
| AFCI | |
| Gewicht | 34,14 kg |
Nettoprijs
756,23 €
Goor
Goor
Datasheet Solar Edge SE12.5K - RW0T0BNN4
datasheet-solar-edge-se12-5k-rw0t0bnn4.pdf
Productdetails
| Fabrikant | |
|---|---|
| Nominaal vermogen | |
| Voeding | |
| Hybride apparaat | |
| MPPT | |
| Garantie | |
| Netto breedte | |
| Netto diepte | |
| Netto hoogte | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Type I | |
| SPD Type II | |
| SPD Typ III | |
| SPD – Vrije sleuf | |
| AFCI | |
| Gewicht | 34,14 kg |
SolarEdge omvormer serie SE12.5K – SE27.6K
De omvormers serie SE12.5K – SE27.6K van SolarEdge zijn geavanceerde apparaten die een hoge efficiëntie, betrouwbaarheid en slimme energiemanagementfuncties combineren. Ideaal voor commerciële en industriële toepassingen, bieden ze alles wat nodig is om de prestaties van het PV-systeem te maximaliseren.
Belangrijkste kenmerken:
- Hoge efficiëntie: Maximale efficiëntie tot maar liefst 98.3%, wat zorgt voor een effectief gebruik van zonne-energie.
- Snelle configuratie: Intuïtieve opstart van de omvormer rechtstreeks vanaf je smartphone met behulp van de SolarEdge SetApp.
- Monitoring op module-niveau: Maakt gedetailleerd beheer en analyse van de prestaties van elke module in het systeem mogelijk.
- Veelzijdigheid in installatie: IP65-certificering maakt installatie zowel in bAndern- als buitenomgevingen mogelijk.
- Geavanceerd energiemanagement: SolarEdge-technologie biedt slimme functies die de werking van het PV-systeem optimaliseren.
Voordelen van de SolarEdge omvormers serie SE12.5K – SE27.6K:
Omvormers uit deze serie vallen op door hun extreem stille werking, waardoor ze geschikt zijn voor gebruik in verschillende omgevingen, inclusief nabij woongebouwen. Voorzien van constante spanning, maken ze het mogelijk om langere ketens te ontwerpen, wat de ontwerpflexibiliteit van het PV-systeem vergroot. Bovendien hebben bepaalde modellen, zoals de SE25K en SE27.6K, optionele geïntegreerde DC-beveiligingscircuits, die de noodzaak voor extra zekeringen elimineren en de installatie aanzienlijk vereenvoudigen.
De hoge betrouwbaarheid van deze apparaten wordt bereikt door geavanceerde veiligheidsfuncties, zoals bescherming tegen elektrische boog en de mogelijkheid tot snelle uitschakeling bij storingen. Verbinding via Ethernet of Wi-Fi en compatibiliteit met de slimme energiemanagementsystemen van SolarEdge maken deze omvormers een uitstekende keuze voor grote commerciële en industriële installaties.
Datasheet Solar Edge SE12.5K - RW0T0BNN4
datasheet-solar-edge-se12-5k-rw0t0bnn4.pdf
Technische specificatie SolarEdge SE12.5K-SE27.6K
| Toepassing voor omvormers met productnummers | ||||||
|---|---|---|---|---|---|---|
| Parameter | SE12.5K | SE15K | SE16K | SE17K | SE25K | SE27.6K |
| Uitgang | ||||||
| Nominaal uitgangsvermogen AC (VA) | 12500 | 15000 | 16000 | 17000 | 25000 | 27600 |
| Maximale AC vermogen (VA) | 12500 | 15000 | 16000 | 17000 | 25000 | 27600 |
| Uitgangsspanning AC (V) | 380 / 220 ; 400 / 230 | 380 / 220 ; 400 / 230 | 380 / 220 ; 400 / 230 | 380 / 220 ; 400 / 230 | 380 / 220 ; 400 / 230 | 380 / 220 ; 400 / 230 |
| Bereik van de uitgangsspanning AC (V) | 184 – 264,5 | 184 – 264,5 | 184 – 264,5 | 184 – 264,5 | 184 – 264,5 | 184 – 264,5 |
| AC frequentie (Hz) | 50/60 ± 5 | 50/60 ± 5 | 50/60 ± 5 | 50/60 ± 5 | 50/60 ± 5 | 50/60 ± 5 |
| Maximale constante uitgangsstroom (A) | 20 | 23 | 25,5 | 26 | 38 | 40 |
| Ondersteunde netwerken | 3 / N / PE (geaard door nul punt in een sternetwerk met nul draad) | 3 / N / PE (geaard door nul punt in een sternetwerk met nul draad) | 3 / N / PE (geaard door nul punt in een sternetwerk met nul draad) | 3 / N / PE (geaard door nul punt in een sternetwerk met nul draad) | 3 / N / PE (geaard door nul punt in een sternetwerk met nul draad) | 3 / N / PE (geaard door nul punt in een sternetwerk met nul draad) |
| Netwerkmonitoring, bescherming tegen eilandwerking, vermogenfactor | Ja | Ja | Ja | Ja | Ja | Ja |
| THD | < 3% | < 3% | < 3% | < 3% | < 3% | < 3% |
| Ingang | ||||||
| Maximaal DC vermogen (W) | 16850 | 20250 | 21600 | 22950 | 33750 | 37250 |
| Transformatorloos, niet-geaard | Ja | Ja | Ja | Ja | Ja | Ja |
| Maximale ingangsspanning (V) | 1000 Vdc | 1000 Vdc | 1000 Vdc | 1000 Vdc | 1000 Vdc | 1000 Vdc |
| Nominale ingangsspanning (V) | 750 Vdc | 750 Vdc | 750 Vdc | 750 Vdc | 750 Vdc | 750 Vdc |
| Maximale ingangsstroom (A) | 21 | 22 | 23 | 23 | 37 | 40 |
| Bescherming tegen omgekeerde polariteit | Ja | Ja | Ja | Ja | Ja | Ja |
| Detectie van aardfoutbeveiliging | Gevoeligheid 700 kΩ | Gevoeligheid 700 kΩ | Gevoeligheid 700 kΩ | Gevoeligheid 700 kΩ | Gevoeligheid 350 kΩ | Gevoeligheid 350 kΩ |
| Omvormerefficiëntie (%) | 98,0 | 98,0 | 98,0 | 98,0 | 98,3 | 98,3 |
| Europese efficiëntie (%) | 97,7 | 97,6 | 97,7 | 97,7 | 98,0 | 98,0 |
| Standby energieverbruik (W) | < 2,5 | < 2,5 | < 2,5 | < 2,5 | < 4 | < 4 |
| Overige functies | ||||||
| Ondersteunde communicatiesystemen | RS485, Ethernet, Wi-Fi (antenne vereist), ZigBee (optioneel), GSM mobiele netwerk (optioneel) | RS485, Ethernet, Wi-Fi (antenne vereist), ZigBee (optioneel), GSM mobiele netwerk (optioneel) | RS485, Ethernet, Wi-Fi (antenne vereist), ZigBee (optioneel), GSM mobiele netwerk (optioneel) | RS485, Ethernet, Wi-Fi (antenne vereist), ZigBee (optioneel), GSM mobiele netwerk (optioneel) | RS485, Ethernet, Wi-Fi (antenne vereist), ZigBee (optioneel), GSM mobiele netwerk (optioneel) | RS485, Ethernet, Wi-Fi (antenne vereist), ZigBee (optioneel), GSM mobiele netwerk (optioneel) |
| Omvormer starten | Via mobiele app SetApp met ingebouwde Wi-Fi hotspot voor lokale verbinding | Via mobiele app SetApp met ingebouwde Wi-Fi hotspot voor lokale verbinding | Via mobiele app SetApp met ingebouwde Wi-Fi hotspot voor lokale verbinding | Via mobiele app SetApp met ingebouwde Wi-Fi hotspot voor lokale verbinding | Via mobiele app SetApp met ingebouwde Wi-Fi hotspot voor lokale verbinding | Via mobiele app SetApp met ingebouwde Wi-Fi hotspot voor lokale verbinding |
| Intelligent energiebeheer | Exportlimiet | Exportlimiet | Exportlimiet | Exportlimiet | Exportlimiet | Exportlimiet |
| Bescherming tegen elektrische boogverstoringen | Geïntegreerd, door gebruiker configureerbaar (volgens UL1699B) | Geïntegreerd, door gebruiker configureerbaar (volgens UL1699B) | Geïntegreerd, door gebruiker configureerbaar (volgens UL1699B) | Geïntegreerd, door gebruiker configureerbaar (volgens UL1699B) | Geïntegreerd, door gebruiker configureerbaar (volgens UL1699B) | Geïntegreerd, door gebruiker configureerbaar (volgens UL1699B) |
| Snel uitschakelen | Optioneel (automatisch bij uitschakelen van AC-netwerk) | Optioneel (automatisch bij uitschakelen van AC-netwerk) | Optioneel (automatisch bij uitschakelen van AC-netwerk) | Optioneel (automatisch bij uitschakelen van AC-netwerk) | Optioneel (automatisch bij uitschakelen van AC-netwerk) | Optioneel (automatisch bij uitschakelen van AC-netwerk) |
| DC beveiligingssysteem (optie) | ||||||
| 2-polige scheiding | Niet beschikbaar | Niet beschikbaar | Niet beschikbaar | Niet beschikbaar | 1000V / 40A | 1000V / 40A |
| Overspanningsbeveiliging | Niet beschikbaar | Niet beschikbaar | Niet beschikbaar | Niet beschikbaar | Type II, vervangbaar | Type II, vervangbaar |
| DC zekeringen | Niet beschikbaar | Niet beschikbaar | Niet beschikbaar | Niet beschikbaar | Optioneel, 20A | Optioneel, 20A |
| Compatibiliteit | Niet beschikbaar | Niet beschikbaar | Niet beschikbaar | Niet beschikbaar | UTE-C15-712-1 | UTE-C15-712-1 |
| Normen compliance | ||||||
| Veiligheid | IEC-62103 (EN50178), IEC-62109, AS3100 | IEC-62103 (EN50178), IEC-62109, AS3100 | IEC-62103 (EN50178), IEC-62109, AS3100 | IEC-62103 (EN50178), IEC-62109, AS3100 | IEC-62103 (EN50178), IEC-62109, AS3100 | IEC-62103 (EN50178), IEC-62109, AS3100 |
| Netverbindingseisen | VDE-AR-N-4105, G59/3, AS-4777, EN 50438 , CEI-021, VDE 0126-1-1, CEI-016, BDEW | VDE-AR-N-4105, G59/3, AS-4777, EN 50438 , CEI-021, VDE 0126-1-1, CEI-016, BDEW | VDE-AR-N-4105, G59/3, AS-4777, EN 50438 , CEI-021, VDE 0126-1-1, CEI-016, BDEW | VDE-AR-N-4105, G59/3, AS-4777, EN 50438 , CEI-021, VDE 0126-1-1, CEI-016, BDEW | VDE-AR-N-4105, G59/3, AS-4777, EN 50438 , CEI-021, VDE 0126-1-1, CEI-016, BDEW | VDE-AR-N-4105, G59/3, AS-4777, EN 50438 , CEI-021, VDE 0126-1-1, CEI-016, BDEW |
| EMC | IEC61000-6-2, IEC61000-6-3 , IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 , IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 , IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 , IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 , IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 , IEC61000-3-11, IEC61000-3-12 |
| RoHS | Ja | Ja | Ja | Ja | Ja | Ja |
| Mechanische specificatie | ||||||
| Diameter doorvoer uitgang AC / Draaddoorsnede | 15-21mm / Enkelvoudige draad 2,5-16 mm² | 15-21mm / Enkelvoudige draad 2,5-16 mm² | 15-21mm / Enkelvoudige draad 2,5-16 mm² | 15-21mm / Enkelvoudige draad 2,5-16 mm² | 18-25mm / Enkelvoudige draad 2,5-16 mm², Verbindingdraad 2,5-10 mm² | 18-25mm / Enkelvoudige draad 2,5-16 mm², Verbindingdraad 2,5-10 mm² |
| DC invoer | 2 paren MC4 | 2 paren MC4 | 2 paren MC4 | 2 paren MC4 | 3 paren MC4 | 3 paren MC4 |
| DC invoer met beveiligingsapparaat | Niet beschikbaar | Niet beschikbaar | Niet beschikbaar | Niet beschikbaar | Buitendiameter doorvoer 5-10 mm / Draaddoorsnede 0,5 – 13,5 mm² | Buitendiameter doorvoer 5-10 mm / Draaddoorsnede 0,5 – 13,5 mm² |
| Afmetingen (HxWxD) (mm) | 540 x 315 x 260 | 540 x 315 x 260 | 540 x 315 x 260 | 540 x 315 x 260 | 540 x 315 x 260 | 540 x 315 x 260 |
| Afmetingen met DC beveiligingsapparaat (H x B x D) (mm) | Niet beschikbaar | Niet beschikbaar | Niet beschikbaar | Niet beschikbaar | 775 x 315 x 260 | 775 x 315 x 260 |
| Peso (kg) | 30,7 | 30,7 | 30,7 | 30,7 | 45 | 45 |
| Peso met DC beveiligingsapparaat | Niet beschikbaar | Niet beschikbaar | Niet beschikbaar | Niet beschikbaar | 48 | 48 |
| Bereik van werktemperaturen (°C) | -40 – +60 | -40 – +60 | -40 – +60 | -40 – +60 | -40 – +60 | -40 – +60 |
| Koeling | Ventilator (door gebruiker vervangbaar) | Ventilator (door gebruiker vervangbaar) | Ventilator (door gebruiker vervangbaar) | Ventilator (door gebruiker vervangbaar) | Ventilator (door gebruiker vervangbaar) | Ventilator (door gebruiker vervangbaar) |
| Geluidsemissie (dBA) | < 50 | < 50 | < 50 | < 50 | < 55 | < 55 |
| Beschermingsklasse | IP65 – buiten of bAndern | IP65 – buiten of bAndern | IP65 – buiten of bAndern | IP65 – buiten of bAndern | IP65 – buiten of bAndern | IP65 – buiten of bAndern |
| Bevestiging | Bevestigingsbeugel inbegrepen | Bevestigingsbeugel inbegrepen | Bevestigingsbeugel inbegrepen | Bevestigingsbeugel inbegrepen | Bevestigingsbeugel inbegrepen | Bevestigingsbeugel inbegrepen |
