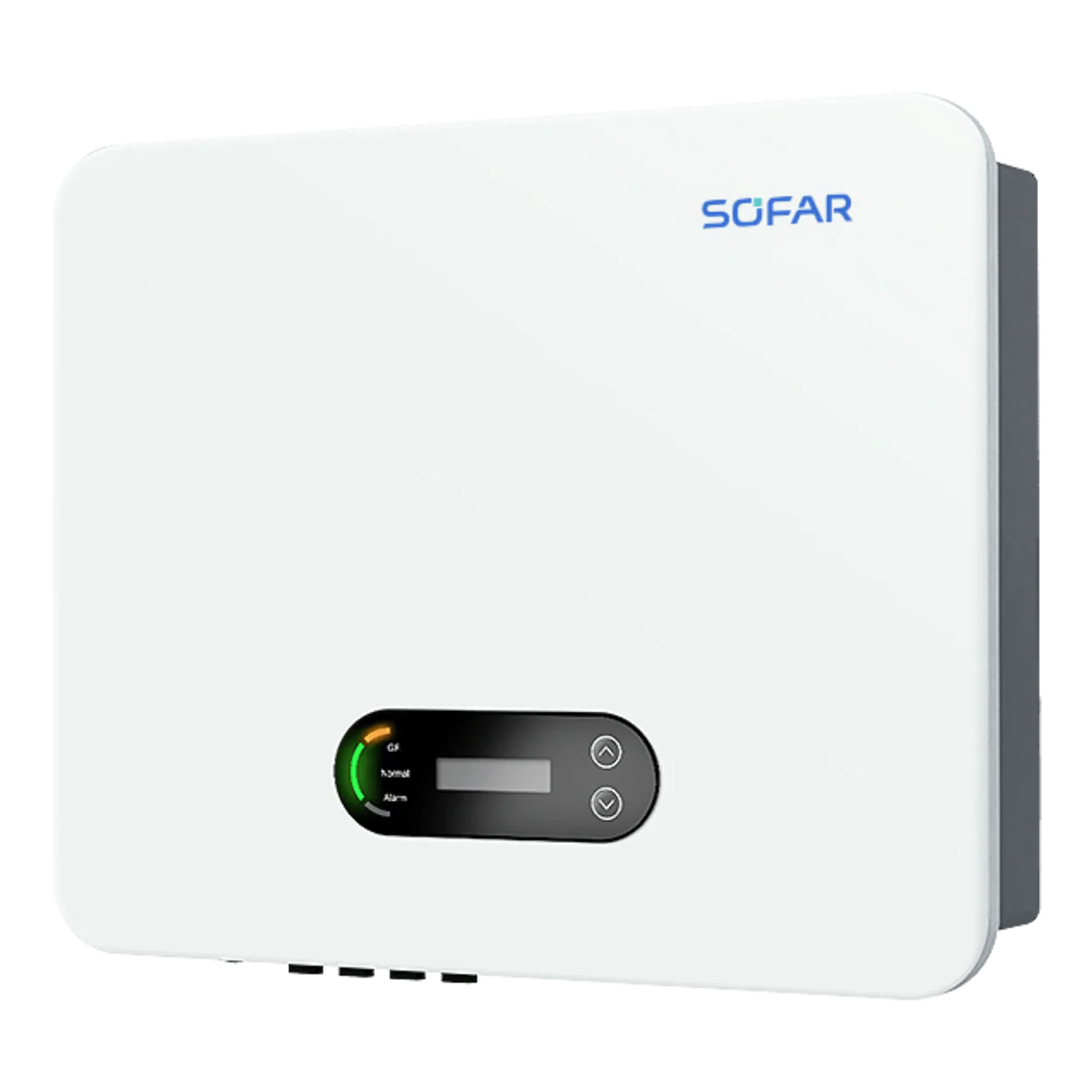

Omvormer SOFAR 22 KTLX – G3

SKU: F231A EAN: 5905951580371
Omvormer SOFAR 22 KTLX - G3
Fabrikant

Nominaal vermogen

Voeding

Hybride apparaat

MPPT

Garantie

Netto breedte

Netto diepte

Netto hoogte

CAN

CAN 2.0

RS485

SPD Type I

SPD Type II

SPD Typ III

SPD – Vrije sleuf

AFCI

Gewicht 26 kg
Nettoprijs 1 464,65 €
Goor

1 464,65 €
Goor

1 464,65 €
Goor

Datasheet Sofar 22 KTLX - G3 datasheet-sofar-22-ktlx-g3.pdf

Productdetails

Fabrikant

Nominaal vermogen

Voeding

Hybride apparaat

MPPT

Garantie

Netto breedte

Netto diepte

Netto hoogte

CAN

CAN 2.0

RS485

SPD Type I

SPD Type II

SPD Typ III

SPD – Vrije sleuf

AFCI

Gewicht 26 kg

Sofar 12K~24KTLX-G3 – Driefasige omvormer met dubbele MPPT

De Sofar omvormer uit de serie 12K~24KTLX-G3 is een geavanceerde oplossing voor grote fotovoltaïsche systemen, die efficiëntie, betrouwbaarheid en eenvoudige monitoring van de installatie biedt.

Belangrijkste kenmerken:

  • Hoge efficiëntie: Een maximale efficiëntie van 98,75% garandeert optimale energiebenutting.
  • Remote software-update: Vergemakkelijkt het onderhoud van de omvormer in topconditie.
  • Intelligente stringmonitoring: Zorgt voor volledige controle over de prestaties van het fotovoltaïsche systeem.
  • SPD Type II: Bescherming voor zowel gelijkstroom als wisselstroom verhoogt de veiligheid tijdens gebruik.
  • Laag opstartspanning: Een breed MPPT-spanningsbereik maakt een vroege start van het systeem mogelijk en verlengt de bedrijfstijd.

Waarom kiezen voor Sofar 12K~24KTLX-G3?

Sofar 12K~24KTLX-G3 is de ideale oplossing voor veeleisende commerciële en industriële installaties. Met de mogelijkheid van langdurige overbelasting tot 110% is deze omvormer perfect in staat om pieklasten aan te kunnen, terwijl hij tegelijkertijd een stabiele en efficiënte werking garandeert. Natuurlijke koeling en het ontbreken van ventilatoren zorgen voor een stille werking en een langere levensduur van het apparaat.

Datasheet Sofar 22 KTLX - G3 datasheet-sofar-22-ktlx-g3.pdf

Invoer gegevens (DC)
Parameter 12KTLX-G3 15KTLX-G3 17KTLX-G3 20KTLX-G3 22KTLX-G3 24KTLX-G3
Aanbevolen maximale invoervermogen (Wp) 18,000 22,500 22,500 30,000 33,000 36,000
Maximale DC-vermogen voor één MPPT (W) 12,000 / 6,000 15,000 / 7,500 12,750 15,000 16,500 18,000
Aantal MPPT’s 2 2 2 2 2 2
Aantal DC-ingangen 2/1 2/1 2/2 2/2 2/2 2/2
Maximale invoerspanning (V) 1100 1100 1100 1100 1100 1100
Startspanning (V) 160 160 160 160 160 160
Nominale invoerspanning (V) 600 600 600 600 600 600
Bereik van de MPPT-werkspanning (V) 140–1000 140–1000 140–1000 140–1000 140–1000 140–1000
Volledige vermogen bereik van MPPT (V) 450–850 480–850 450–850 480–850 510–800 540–800
Maximale invoerstroom MPPT (A) 26 / 13 26 / 13 26 / 26 26 / 26 26 / 26 26 / 26
Maximale kortsluitstroom per MPPT (A) 36 / 18 36 / 18 36 / 36 36 / 36 36 / 36 36 / 36
Uitvoer gegevens (AC)
Nominale vermogen (W) 12,000 15,000 17,000 20,000 22,000 24,000
Maximale AC-vermogen (VA) 13,200 16,500 18,700 22,000 24,200 26,400
Nominale uitgangsstroom (A) 17.4 23.9 27.1 31.9 35.1 38.3
Maximale uitgangsstroom 3/N/PE, 220 V/380, 230 V/400 3/N/PE, 220 V/380, 230 V/400 3/N/PE, 220 V/380, 230 V/400 3/N/PE, 220 V/380, 230 V/400 3/N/PE, 220 V/380, 230 V/400 3/N/PE, 220 V/380, 230 V/400
Nominale netspanning (VAC) 310–480 (volgens lokale normen) 310–480 (volgens lokale normen) 310–480 (volgens lokale normen) 310–480 (volgens lokale normen) 310–480 (volgens lokale normen) 310–480 (volgens lokale normen)
Bereik van de netspanning (Hz) 50 / 60 50 / 60 50 / 60 50 / 60 50 / 60 50 / 60
Nominale frequentie (Hz) 45–55 / 54–66 (volgens lokale normen) 45–55 / 54–66 (volgens lokale normen) 45–55 / 54–66 (volgens lokale normen) 45–55 / 54–66 (volgens lokale normen) 45–55 / 54–66 (volgens lokale normen) 45–55 / 54–66 (volgens lokale normen)
Bereik van de frequentie van het net (%) 0~100 0~100 0~100 0~100 0~100 0~100
THDi (%) < 3 < 3 < 3 < 3 < 3 < 3
Vermogenfactor 1 (regeling +/- 0,8) 1 (regeling +/- 0,8) 1 (regeling +/- 0,8) 1 (regeling +/- 0,8) 1 (regeling +/- 0,8) 1 (regeling +/- 0,8)
Efficiëntie
Maximale efficiëntie (%) 98.60 98.75 98.75 98.75 98.75 98.75
Europese efficiëntie (%) 98.10 98.20 98.20 98.20 98.20 98.20
Eigen verbruik ’s nachts (W) < 0.5 < 0.5 < 0.5 < 0.5 < 0.5 < 0.5
MPPT-efficiëntie (%) > 99.9 > 99.9 > 99.9 > 99.9 > 99.9 > 99.9
Beveiligingen
Beveiliging tegen omgekeerde polariteit DC Ja Ja Ja Ja Ja Ja
Beveiliging tegen eilandwerking Ja Ja Ja Ja Ja Ja
Beveiliging tegen overstroming van stroom Ja Ja Ja Ja Ja Ja
Beveiliging tegen gebrek aan aarding Ja Ja Ja Ja Ja Ja
Monitoring van PV-stringfouten Ja Ja Ja Ja Ja Ja
Blokkeren van energieaftakking Ja Ja Ja Ja Ja Ja
DC-schakelaar Ja Ja Ja Ja Ja Ja
AFCI Optioneel Optioneel Optioneel Optioneel Optioneel Optioneel
Ingangs-/uitgangs SPD PV: type II standaard, AC: type II standaard PV: type II standaard, AC: type II standaard PV: type II standaard, AC: type II standaard PV: type II standaard, AC: type II standaard PV: type II standaard, AC: type II standaard PV: type II standaard, AC: type II standaard
Communicatie
Beheer eenheid Volgens certificering en bestelling Volgens certificering en bestelling Volgens certificering en bestelling Volgens certificering en bestelling Volgens certificering en bestelling Volgens certificering en bestelling
Standaard communicatiemodus RS485 / USB / Bluetooth, optioneel: Wi-Fi / GPRS RS485 / USB / Bluetooth, optioneel: Wi-Fi / GPRS RS485 / USB / Bluetooth, optioneel: Wi-Fi / GPRS RS485 / USB / Bluetooth, optioneel: Wi-Fi / GPRS RS485 / USB / Bluetooth, optioneel: Wi-Fi / GPRS RS485 / USB / Bluetooth, optioneel: Wi-Fi / GPRS
Gegevensopslagcapaciteit (jaren) 25 25 25 25 25 25
Algemene gegevens
Omgevings temperatuur bereik (℃) –30~+60 –30~+60 –30~+60 –30~+60 –30~+60 –30~+60
Topologie Transformatorloos Transformatorloos Transformatorloos Transformatorloos Transformatorloos Transformatorloos
Beschermingsgraad IP65 IP65 IP65 IP65 IP65 IP65
Toegestane luchtvochtigheid (%) 0~100 0~100 0~100 0~100 0~100 0~100
Maximale werkhoogte (m n.p.m.) 4000 4000 4000 4000 4000 4000
Geluid (dB) < 40 < 40 < 40 < 40 < 40 < 40
Gewicht (kg) 20 20 22 22 22 22
Koeling Natuurlijk Natuurlijk Ventilator Ventilator Ventilator Ventilator
Afmetingen (H x B x D) (mm) 513 × 425 × 189 513 × 425 × 189 513 × 425 × 189 513 × 425 × 189 513 × 425 × 189 513 × 425 × 189
Display LCD & Bluetooth + App LCD & Bluetooth + App LCD & Bluetooth + App LCD & Bluetooth + App LCD & Bluetooth + App LCD & Bluetooth + App
Garantie (jaar) 10 10 10 10 10 10
Normen
EMC-norm EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4 EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4 EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4 EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4 EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4 EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4
Veiligheidsnormen IEC62109-1/2, IEC62116, IEC61727, IEC61683, IEC60068(1,2,14,30) IEC62109-1/2, IEC62116, IEC61727, IEC61683, IEC60068(1,2,14,30) IEC62109-1/2, IEC62116, IEC61727, IEC61683, IEC60068(1,2,14,30) IEC62109-1/2, IEC62116, IEC61727, IEC61683, IEC60068(1,2,14,30) IEC62109-1/2, IEC62116, IEC61727, IEC61683, IEC60068(1,2,14,30) IEC62109-1/2, IEC62116, IEC61727, IEC61683, IEC60068(1,2,14,30)
Netstandaarden AS/NZS 4777, VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN50549, G98/G99, EN50530, NB/T32004 AS/NZS 4777, VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN50549, G98/G99, EN50530, NB/T32004 AS/NZS 4777, VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN50549, G98/G99, EN50530, NB/T32004 AS/NZS 4777, VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN50549, G98/G99, EN50530, NB/T32004 AS/NZS 4777, VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN50549, G98/G99, EN50530, NB/T32004 AS/NZS 4777, VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN50549, G98/G99, EN50530, NB/T32004
