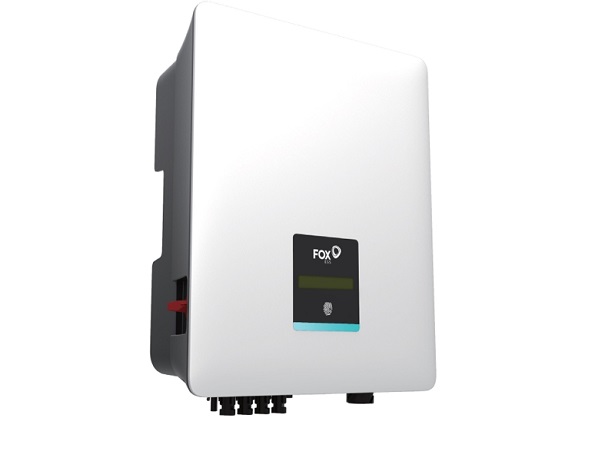

Omvormer FoxESS T15 – G3 / 3-fasen
SKU: F29081
EAN: 5905951582702
| Fabrikant | |
|---|---|
| Nominaal vermogen | |
| Voeding | |
| Hybride apparaat | |
| MPPT | |
| Garantie | |
| Netto breedte | |
| Netto diepte | |
| Netto hoogte | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Type I | |
| SPD Type II | |
| SPD Typ III | |
| SPD – Vrije sleuf | |
| AFCI | |
| Gewicht | 22 kg |
Productdetails
| Fabrikant | |
|---|---|
| Nominaal vermogen | |
| Voeding | |
| Hybride apparaat | |
| MPPT | |
| Garantie | |
| Netto breedte | |
| Netto diepte | |
| Netto hoogte | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Type I | |
| SPD Type II | |
| SPD Typ III | |
| SPD – Vrije sleuf | |
| AFCI | |
| Gewicht | 22 kg |
FoxESS Serie T(G3) 3-25 – Driefasige omvormers voor thuis- en commerciële installaties
De serie T(G3) van FoxESS zijn moderne driefasige omvormers, perfect voor huishoudelijke installaties en kleine commerciële toepassingen. Ze bieden ongeëvenaarde efficiëntie, flexibiliteit en veelzijdigheid, waardoor ze het maximale potentieel voor energieoplossingen realiseren. Met een vermogen van 3kW tot 25kW zijn deze producten ideaal voor diverse configuraties van Fotovoltaïsche panelen systemen.
Belangrijkste productkenmerken
- Hoog rendement: Maximale efficiëntie tot 98,6% met een laag startspanning en een breed spanningsbereik.
- Uitbreidbaar: Geoptimaliseerd voor samenwerking met FoxESS Magazijnen voor energie (extra apparaat vereist).
- IP65-classificatie: Weerbestendig, ideaal voor buiteninstallaties.
- Remote monitoring: Real-time systeemmonitoring via een mobiele app of online portal.
Voor wie is dit een goede keuze?
De FoxESS Serie T(G3) 3-25 is een uitstekende keuze voor huiseigenaren die een betrouwbare oplossing voor energiemanagement zoeken, evenals voor kleine commerciële bedrijven die op zoek zijn naar een flexibel en efficiënt zonnesysteem. Dankzij de veelzijdigheid en de mogelijkheid om te integreren met Magazijnen voor energie, voldoen de producten uit deze serie aan de verwachtingen van de meest veeleisende gebruikers.
Datasheet FoxESS T15 - G3 / 3-phase
datasheet-foxess-t15-g3-3-phase.pdf
| Ingang | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Parameter | T3-G3 | T4-G3 | T5-G3 | T6-G3 | T8-G3 | T10-G3 | T12-G3 | T15-G3 | T17-G3 | T20-G3 | T23-G3 | T25-G3 |
| Max. aanbevolen DC vermogen [W] | 4500 | 6000 | 7500 | 9000 | 12000 | 15000 | 18000 | 22500 | 25500 | 30000 | 34500 | 37500 |
| Max. DC spanning [V] | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 |
| Nominale werkspanning DC [V] | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 |
| Max. ingangsstroom (Ingang A/Ingang B) [A] | 14/14 | 14/14 | 14/14 | 14/14 | 14/14 | 14/14 | 14/14 | 28/28 | 28/28 | 28/28 | 28/28 | 28/28 |
| Max. kortsluitstroom (Ingang A/Ingang B) [A] | 18.2/18.2 | 18.2/18.2 | 18.2/18.2 | 18.2/18.2 | 18.2/18.2 | 18.2/18.2 | 18.2/18.2 | 36.4/36.4 | 36.4/36.4 | 36.4/36.4 | 36.4/36.4 | 36.4/36.4 |
| MPPT spanningsbereik [Vdc] | 140-1000 | 140-1000 | 140-1000 | 140-1000 | 140-1000 | 140-1000 | 140-1000 | 140-1000 | 140-1000 | 140-1000 | 140-1000 | 140-1000 |
| MPPT spanningsbereik (bij volledige belasting) [Vdc] | 140-850 | 155-850 | 190-850 | 230-850 | 300-850 | 380-850 | 455-850 | 275-850 | 315-850 | 370-850 | 430-850 | 460-850 |
| Startspanning [V] | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 |
| Aantal MPPT punten | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Aantal ingangen per MPPT | 1+1 | 1+1 | 1+1 | 1+1 | 1+1 | 1+1 | 1+1 | 2+2 | 2+2 | 2+2 | 2+2 | 2+2 |
| Uitgang | ||||||||||||
| Nominaal uitgangsvermogen [W] | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | 12000 | 15000 | 17000 | 20000 | 23000 | 25000 |
| Max. schijnbaar uitgangsvermogen [VA] | 3300 | 4400 | 5500 | 6600 | 8800 | 11000 | 13200 | 16500 | 18700 | 22000 | 25300 | 27500 |
| Nominale netspanning [Vac] | 3/N/PE, 220V/380V, 230V/400V, 240V/415V | 3/N/PE, 220V/380V, 230V/400V, 240V/415V | 3/N/PE, 220V/380V, 230V/400V, 240V/415V | 3/N/PE, 220V/380V, 230V/400V, 240V/415V | 3/N/PE, 220V/380V, 230V/400V, 240V/415V | 3/N/PE, 220V/380V, 230V/400V, 240V/415V | 3/N/PE, 220V/380V, 230V/400V, 240V/415V | 3/N/PE, 220V/380V, 230V/400V, 240V/415V | 3/N/PE, 220V/380V, 230V/400V, 240V/415V | 3/N/PE, 220V/380V, 230V/400V, 240V/415V | 3/N/PE, 220V/380V, 230V/400V, 240V/415V | 3/N/PE, 220V/380V, 230V/400V, 240V/415V |
| Nominale frequentie AC netwerk [Hz] | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 |
| Nominaal AC stroom [A] | 4.3 | 5.8 | 7.2 | 8.7 | 11.6 | 14.5 | 17.4 | 21.7 | 24.6 | 29.0 | 33.3 | 36.2 |
| Max. AC stroom [A] | 4.8 | 6.4 | 8.0 | 9.6 | 12.8 | 15.9 | 19.1 | 23.9 | 27.1 | 31.9 | 36.7 | 39.9 |
| Bereik van de vermogensfactorregeling | 1 (Instelbaar van 0,8 leidend tot -0,8 vertraagd) | 1 (Instelbaar van 0,8 leidend tot -0,8 vertraagd) | 1 (Instelbaar van 0,8 leidend tot -0,8 vertraagd) | 1 (Instelbaar van 0,8 leidend tot -0,8 vertraagd) | 1 (Instelbaar van 0,8 leidend tot -0,8 vertraagd) | 1 (Instelbaar van 0,8 leidend tot -0,8 vertraagd) | 1 (Instelbaar van 0,8 leidend tot -0,8 vertraagd) | 1 (Instelbaar van 0,8 leidend tot -0,8 vertraagd) | 1 (Instelbaar van 0,8 leidend tot -0,8 vertraagd) | 1 (Instelbaar van 0,8 leidend tot -0,8 vertraagd) | 1 (Instelbaar van 0,8 leidend tot -0,8 vertraagd) | |
| Totaal harmonische vervorming (THD) [%] | <3% | <3% | <3% | <3% | <3% | <3% | <3% | <3% | <3% | <3% | <3% | <3% |
| Efficiëntie | ||||||||||||
| MPPT efficiëntie [%] | 99,8 | 99,8 | 99,8 | 99,8 | 99,8 | 99,8 | 99,8 | 99,8 | 99,8 | 99,8 | 99,8 | 99,8 |
| Euro-efficiëntie [%] | 97,8 | 97,8 | 97,8 | 97,8 | 97,8 | 97,8 | 97,8 | 97,8 | 97,8 | 97,8 | 97,8 | 97,8 |
| Max. efficiëntie [%] | 98,6 | 98,6 | 98,6 | 98,6 | 98,6 | 98,6 | 98,6 | 98,6 | 98,6 | 98,6 | 98,6 | 98,6 |
| Bescherming | ||||||||||||
| Bescherming tegen omgekeerde polariteit DC | JA | JA | JA | JA | JA | JA | JA | JA | JA | JA | JA | JA |
| Bescherming tegen eilandwerking | JA | JA | JA | JA | JA | JA | JA | JA | JA | JA | JA | JA |
| Isolatie monitoring | JA | JA | JA | JA | JA | JA | JA | JA | JA | JA | JA | JA |
| Differentieelstroombeveiliging | JA | JA | JA | JA | JA | JA | JA | JA | JA | JA | JA | JA |
| AC kortsluitbescherming | JA | JA | JA | JA | JA | JA | JA | JA | JA | JA | JA | JA |
| Overstroom- / Overspanningsbeveiliging AC | JA | JA | JA | JA | JA | JA | JA | JA | JA | JA | JA | JA |
| Overspanningsbeveiliging | JA | JA | JA | JA | JA | JA | JA | JA | JA | JA | JA | JA |
| Temperatuurbescherming | JA | JA | JA | JA | JA | JA | JA | JA | JA | JA | JA | JA |
| Ingebouwde DC-schakelaar | JA | JA | JA | JA | JA | JA | JA | JA | JA | JA | JA | JA |
| AFCI-beveiliging | JA | JA | JA | JA | JA | JA | JA | JA | JA | JA | JA | JA |
| Standaarden | ||||||||||||
| Veiligheid | IEC62109-1/2 | IEC62109-1/2 | IEC62109-1/2 | IEC62109-1/2 | IEC62109-1/2 | IEC62109-1/2 | IEC62109-1/2 | IEC62109-1/2 | IEC62109-1/2 | IEC62109-1/2 | IEC62109-1/2 | IEC62109-1/2 |
| EMC | IEC 61000-6-1/IEC 61000-6-2/IEC 61000-6-3/IEC61000-4-2/3/4/5/6/8 | IEC 61000-6-1/IEC 61000-6-2/IEC 61000-6-3/IEC61000-4-2/3/4/5/6/8 | IEC 61000-6-1/IEC 61000-6-2/IEC 61000-6-3/IEC61000-4-2/3/4/5/6/8 | IEC 61000-6-1/IEC 61000-6-2/IEC 61000-6-3/IEC61000-4-2/3/4/5/6/8 | IEC 61000-6-1/IEC 61000-6-2/IEC 61000-6-3/IEC61000-4-2/3/4/5/6/8 | IEC 61000-6-1/IEC 61000-6-2/IEC 61000-6-3/IEC61000-4-2/3/4/5/6/8 | IEC 61000-6-1/IEC 61000-6-2/IEC 61000-6-3/IEC61000-4-2/3/4/5/6/8 | IEC 61000-6-1/IEC 61000-6-2/IEC 61000-6-3/IEC61000-4-2/3/4/5/6/8 | IEC 61000-6-1/IEC 61000-6-2/IEC 61000-6-3/IEC61000-4-2/3/4/5/6/8 | IEC 61000-6-1/IEC 61000-6-2/IEC 61000-6-3/IEC61000-4-2/3/4/5/6/8 | IEC 61000-6-1/IEC 61000-6-2/IEC 61000-6-3/IEC61000-4-2/3/4/5/6/8 | |
| Certificering | AS4777.2-2015 / VDE-AR-N 4105 / VDE0126-1-1 / G98 / G99 / EN50549-1 / CEI 0-21 / NB/T32004 IEC62116 / IEC61727 / IEC61683 | AS4777.2-2015 / VDE-AR-N 4105 / VDE0126-1-1 / G98 / G99 / EN50549-1 / CEI 0-21 / NB/T32004 IEC62116 / IEC61727 / IEC61683 | AS4777.2-2015 / VDE-AR-N 4105 / VDE0126-1-1 / G98 / G99 / EN50549-1 / CEI 0-21 / NB/T32004 IEC62116 / IEC61727 / IEC61683 | AS4777.2-2015 / VDE-AR-N 4105 / VDE0126-1-1 / G98 / G99 / EN50549-1 / CEI 0-21 / NB/T32004 IEC62116 / IEC61727 / IEC61683 | AS4777.2-2015 / VDE-AR-N 4105 / VDE0126-1-1 / G98 / G99 / EN50549-1 / CEI 0-21 / NB/T32004 IEC62116 / IEC61727 / IEC61683 | AS4777.2-2015 / VDE-AR-N 4105 / VDE0126-1-1 / G98 / G99 / EN50549-1 / CEI 0-21 / NB/T32004 IEC62116 / IEC61727 / IEC61683 | AS4777.2-2015 / VDE-AR-N 4105 / VDE0126-1-1 / G98 / G99 / EN50549-1 / CEI 0-21 / NB/T32004 IEC62116 / IEC61727 / IEC61683 | AS4777.2-2015 / VDE-AR-N 4105 / VDE0126-1-1 / G98 / G99 / EN50549-1 / CEI 0-21 / NB/T32004 IEC62116 / IEC61727 / IEC61683 | AS4777.2-2015 / VDE-AR-N 4105 / VDE0126-1-1 / G98 / G99 / EN50549-1 / CEI 0-21 / NB/T32004 IEC62116 / IEC61727 / IEC61683 | AS4777.2-2015 / VDE-AR-N 4105 / VDE0126-1-1 / G98 / G99 / EN50549-1 / CEI 0-21 / NB/T32004 IEC62116 / IEC61727 / IEC61683 | ||
| Algemene gegevens | ||||||||||||
| Afmetingen (HxWxD) [mm] | 480*370*183.5 | 480*370*183.5 | 480*370*183.5 | 480*370*183.5 | 480*370*183.5 | 480*370*183.5 | 480*370*183.5 | 480*370*183.5 | 480*370*183.5 | 480*370*183.5 | 480*370*183.5 | 480*370*183.5 |
| Netto gewicht [kg] | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 20 | 20 | 20 | 20 | 20 |
| Koelprincipe | Convectie | Convectie | Convectie | Convectie | Convectie | Convectie | Convectie | Geforceerde convectie (ventilatoren) | Geforceerde convectie (ventilatoren) | Geforceerde convectie (ventilatoren) | Geforceerde convectie (ventilatoren) | Geforceerde convectie (ventilatoren) |
| Beschermingsklasse | I | I | I | I | I | I | I | I | I | I | I | I |
| Beschermingsgraad | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 |
| Topologie | Transformatorloos | Transformatorloos | Transformatorloos | Transformatorloos | Transformatorloos | Transformatorloos | Transformatorloos | Transformatorloos | Transformatorloos | Transformatorloos | Transformatorloos | Transformatorloos |
| Overspanningscategorie | III (AC-zijde), II (DC-zijde) | III (AC-zijde), II (DC-zijde) | III (AC-zijde), II (DC-zijde) | III (AC-zijde), II (DC-zijde) | III (AC-zijde), II (DC-zijde) | III (AC-zijde), II (DC-zijde) | III (AC-zijde), II (DC-zijde) | III (AC-zijde), II (DC-zijde) | III (AC-zijde), II (DC-zijde) | III (AC-zijde), II (DC-zijde) | III (AC-zijde), II (DC-zijde) | III (AC-zijde), II (DC-zijde) |
| Geluidsniveau [dB] | <30 | <30 | <30 | <30 | <30 | <30 | <30 | <55 | <55 | <55 | <55 | <55 |
| Werkomgevingstemperatuur [°C] | -25…… +60°C (verlaging bij +45°C) | -25…… +60°C (verlaging bij +45°C) | -25…… +60°C (verlaging bij +45°C) | -25…… +60°C (verlaging bij +45°C) | -25…… +60°C (verlaging bij +45°C) | -25…… +60°C (verlaging bij +45°C) | -25…… +60°C (verlaging bij +45°C) | -25…… +60°C (verlaging bij +45°C) | -25…… +60°C (verlaging bij +45°C) | -25…… +60°C (verlaging bij +45°C) | -25…… +60°C (verlaging bij +45°C) | -25…… +60°C (verlaging bij +45°C) |
| Opslagtemperatuur [°C] | -40…… +70°C | -40…… +70°C | -40…… +70°C | -40…… +70°C | -40…… +70°C | -40…… +70°C | -40…… +70°C | -40…… +70°C | -40…… +70°C | -40…… +70°C | -40…… +70°C | -40…… +70°C |
| Maksymalna hoogte van gebruik [m] | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Vochtigheid | 0-100% (zonder condensatie) | 0-100% (zonder condensatie) | 0-100% (zonder condensatie) | 0-100% (zonder condensatie) | 0-100% (zonder condensatie) | 0-100% (zonder condensatie) | 0-100% (zonder condensatie) | 0-100% (zonder condensatie) | 0-100% (zonder condensatie) | 0-100% (zonder condensatie) | 0-100% (zonder condensatie) | 0-100% (zonder condensatie) |
| Eigen verbruik (nacht) [W] | <3W | <3W | <3W | <3W | <3W | <3W | <3W | <3W | <3W | <3W | <3W | <3W |
| Vervuilingsgraad | II | II | II | II | II | II | II | II | II | II | II | |
| Monitoringsmodule | RS485, WIFI(standaard)/GPRS (optioneel)/ 4G (optioneel)/ LAN (optioneel) | RS485, WIFI(standaard)/GPRS (optioneel)/ 4G (optioneel)/ LAN (optioneel) | RS485, WIFI(standaard)/GPRS (optioneel)/ 4G (optioneel)/ LAN (optioneel) | RS485, WIFI(standaard)/GPRS (optioneel)/ 4G (optioneel)/ LAN (optioneel) | RS485, WIFI(standaard)/GPRS (optioneel)/ 4G (optioneel)/ LAN (optioneel) | RS485, WIFI(standaard)/GPRS (optioneel)/ 4G (optioneel)/ LAN (optioneel) | ||||||
| Communicatie | Energiemeter, DRM, USB-update, E-stop | Energiemeter, DRM, USB-update, E-stop | Energiemeter, DRM, USB-update, E-stop | Energiemeter, DRM, USB-update, E-stop | Energiemeter, DRM, USB-update, E-stop | Energiemeter, DRM, USB-update, E-stop | ||||||
| Display | LCD, aanraakscherm, app, webpagina | LCD, aanraakscherm, app, webpagina | LCD, aanraakscherm, app, webpagina | LCD, aanraakscherm, app, webpagina | LCD, aanraakscherm, app, webpagina | LCD, aanraakscherm, app, webpagina | ||||||
