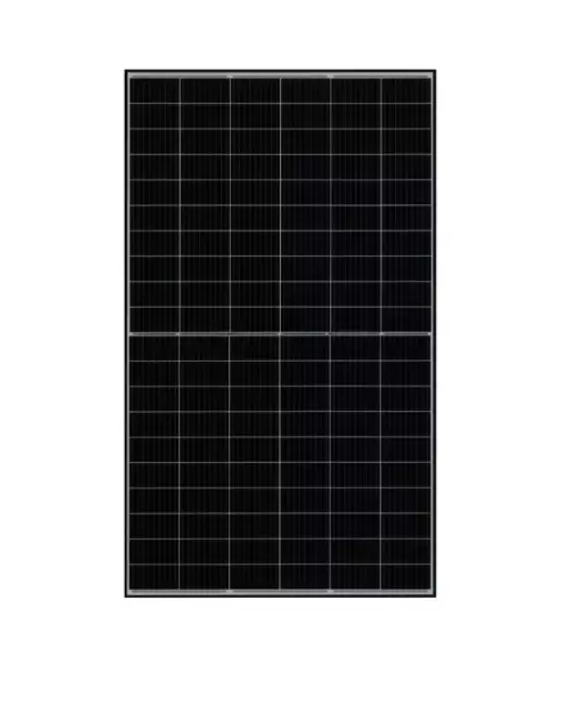

Modul JA SOLAR JAM66S30-500/MR – Zwarte frame / Celkleur JA-1
SKU: F1107012
EAN: 5905951589329
| Fabrikant | |
|---|---|
| Vermogen | |
| Framekleur | |
| Rendement | |
| Tier 1 | |
| Productgarantie | |
| Lineaire vermogensgarantie | |
| Aantal BusBar | |
| Frame dikte | |
| Hoogte | |
| Breedte | |
| Maximale statische belasting (Pa) | |
| Kabellengte (+) | |
| Kabellengte (-) | 1200 mm |
| Aantal per pallet | |
| Aantal per container | |
| Gewicht | 25,2 kg |
Nettoprijs
79,99 €
Goor
Goor
Datasheet JA Solar JAM66S30-500/MR - Black frame / Cell color JA-1
datasheet-ja-solar-jam66s30-500-mr-black-frame-cell-color-ja-1.pdf
Productdetails
| Fabrikant | |
|---|---|
| Vermogen | |
| Framekleur | |
| Rendement | |
| Tier 1 | |
| Productgarantie | |
| Lineaire vermogensgarantie | |
| Aantal BusBar | |
| Frame dikte | |
| Hoogte | |
| Breedte | |
| Maximale statische belasting (Pa) | |
| Kabellengte (+) | |
| Kabellengte (-) | 1200 mm |
| Aantal per pallet | |
| Aantal per container | |
| Gewicht | 25,2 kg |
Seria JA Solar Deep Blue 3.0 PRO JAM66S30 480-505/MR
De fotovoltaïsche modules uit de JA Solar Deep Blue 3.0 PRO JAM66S30 480-505/MR serie maken gebruik van geavanceerde 11BB PERC halfceltechnologie, die een hogere uitgangsvermogen, betere prestaties bij hogere temperaturen en een vermindering van schaduw effecten biedt. Dankzij de robuuste constructie en uitzonderlijke weerstand tegen mechanische belastingen, garanderen deze panelen betrouwbaarheid en duurzaamheid voor vele jaren.
Belangrijkste eigenschappen van de Deep Blue 3.0 PRO JAM66S30 480-505/MR modules:
- Hoger uitgangsvermogen – de modules bieden uitzonderlijke prestaties dankzij de 11BB PERC celtechnologie, wat resulteert in een grotere hoeveelheid opgewekte energie.
- Lager kostprijs van elektriciteit (LCOE) – geoptimaliseerde parameters van de modules maken het mogelijk om de energiekosten gedurende hun gebruiksduur te verlagen.
- Minder schaduw effect – de halfcelconfiguratie vermindert de invloed van schaduw op de prestaties van het module, waardoor de efficiëntie in veeleisende omstandigheden toeneemt.
- Beter mechanische weerstand – de modules zijn ontworpen om hoge wind- en sneeuwbelasting te weerstaan, en bieden duurzaamheid en betrouwbaarheid in moeilijke omgevingsvoorwaarden.
- Hoogwaardige garantie – 12 jaar garantie op het product en 25 jaar lineaire garantie op vermogen met een maximale jaarlijkse degradatie van 0,55% bieden zekerheid voor uw investering.
- Certificaten van kwaliteit – naleving van de IEC 61215, IEC 61730, ISO 9001, ISO 14001 en ISO 45001 normen bevestigt de hoge kwaliteit en betrouwbaarheid van de modules.
Voor wie is dit een goede keuze?
De JA Solar modules uit de Deep Blue 3.0 PRO JAM66S30 480-505/MR serie zijn een uitstekende keuze voor zowel particulieren als bedrijven die op zoek zijn naar efficiënte en duurzame fotovoltaïsche panelen. Dankzij het gebruik van geavanceerde technologieën en de weerstand tegen zware weersomstandigheden, zijn deze panelen geschikt voor diverse installaties, zowel thuis als commercieel, en bieden ze betrouwbare prestaties en langdurige besparingen.
Datasheet JA Solar JAM66S30-500/MR - Black frame / Cell color JA-1
datasheet-ja-solar-jam66s30-500-mr-black-frame-cell-color-ja-1.pdf
Technische specificatie JA Solar JAM66S30-MR SERIES
| ELEKTRISCHE PARAMETERS IN STC | ||||||
|---|---|---|---|---|---|---|
| TYPE | JAM66S30-480/MR | JAM66S30-485/MR | JAM66S30-490/MR | JAM66S30-495/MR | JAM66S30-500/MR | JAM66S30-505/MR |
| Max. nominaal vermogen (Pmax) [W] | 480 | 485 | 490 | 495 | 500 | 505 |
| Open-circuit spanning (Voc) [V] | 45.07 | 45.20 | 45.33 | 45.46 | 45.59 | 45.72 |
| Maximale werkspanning (Vmp) [V] | 37.62 | 37.81 | 37.99 | 38.17 | 38.35 | 38.53 |
| Kortsluitstroom (Isc) [A] | 13.65 | 13.72 | 13.79 | 13.86 | 13.93 | 14.00 |
| Maximale laadstroom (Imp) [A] | 12.76 | 12.83 | 12.90 | 12.97 | 13.04 | 13.11 |
| Module efficiëntie [%] | 20.2 | 20.4 | 20.6 | 20.9 | 21.1 | 21.3 |
| Vermogenstolerantie | 0~+5W | 0~+5W | 0~+5W | 0~+5W | 0~+5W | 0~+5W |
| Temperatuurcoëfficiënt Isc (α_Isc) | +0.045%/°C | +0.045%/°C | +0.045%/°C | +0.045%/°C | +0.045%/°C | +0.045%/°C |
| Temperatuurcoëfficiënt Voc (β_Voc) | -0.275%/°C | -0.275%/°C | -0.275%/°C | -0.275%/°C | -0.275%/°C | -0.275%/°C |
| Temperatuurcoëfficiënt Pmax (γ_Pmp) | -0.350%/°C | -0.350%/°C | -0.350%/°C | -0.350%/°C | -0.350%/°C | -0.350%/°C |
| STC | Stralingsintensiteit 1000W/m², temperatuur van de cel 25°C, luchtmassa AM 1,5G | Stralingsintensiteit 1000W/m², temperatuur van de cel 25°C, luchtmassa AM 1,5G | Stralingsintensiteit 1000W/m², temperatuur van de cel 25°C, luchtmassa AM 1,5G | Stralingsintensiteit 1000W/m², temperatuur van de cel 25°C, luchtmassa AM 1,5G | Stralingsintensiteit 1000W/m², temperatuur van de cel 25°C, luchtmassa AM 1,5G | Stralingsintensiteit 1000W/m², temperatuur van de cel 25°C, luchtmassa AM 1,5G |
| ELEKTRISCHE PARAMETERS IN NOCT | ||||||
|---|---|---|---|---|---|---|
| Max. nominaal vermogen (Pmax) [W] | 363 | 367 | 370 | 374 | 378 | 382 |
| Open-circuit spanning (Voc) [V] | 42.15 | 42.30 | 42.43 | 42.58 | 42.72 | 42.86 |
| Maximale werkspanning (Vmp) [V] | 35.54 | 35.67 | 35.76 | 35.84 | 35.93 | 36.02 |
| Kortsluitstroom (Isc) [A] | 10.99 | 11.06 | 11.13 | 11.20 | 11.27 | 11.34 |
| Maximale laadstroom (Imp) [A] | 10.21 | 10.28 | 10.36 | 10.44 | 10.52 | 10.60 |
| NOCT | Stralingsintensiteit 800W/m², omgevingstemperatuur 20°C, windsnelheid 1 m/s, AM 1,5G | Stralingsintensiteit 800W/m², omgevingstemperatuur 20°C, windsnelheid 1 m/s, AM 1,5G | Stralingsintensiteit 800W/m², omgevingstemperatuur 20°C, windsnelheid 1 m/s, AM 1,5G | Stralingsintensiteit 800W/m², omgevingstemperatuur 20°C, windsnelheid 1 m/s, AM 1,5G | Stralingsintensiteit 800W/m², omgevingstemperatuur 20°C, windsnelheid 1 m/s, AM 1,5G | Stralingsintensiteit 800W/m², omgevingstemperatuur 20°C, windsnelheid 1 m/s, AM 1,5G |
| WERKOMSTANDIGEN | ||||||
|---|---|---|---|---|---|---|
| Maximale systeemspanning | 1000V /1500V DC | 1000V /1500V DC | 1000V /1500V DC | 1000V /1500V DC | 1000V /1500V DC | 1000V /1500V DC |
| Werktemperatuur | -40℃ ~+85℃ | -40℃ ~+85℃ | -40℃ ~+85℃ | -40℃ ~+85℃ | -40℃ ~+85℃ | -40℃ ~+85℃ |
| Maximale waarde van de seriefus | 25A | 25A | 25A | 25A | 25A | 25A |
| Maximale statische belasting, voorkant* | 5400Pa | 5400Pa | 5400Pa | 5400Pa | 5400Pa | 5400Pa |
| Maximale statische belasting, achterkant* | 2400Pa | 2400Pa | 2400Pa | 2400Pa | 2400Pa | 2400Pa |
| NOCT | 45±2°C | 45±2°C | 45±2°C | 45±2°C | 45±2°C | 45±2°C |
| Veiligheidsklasse | Klasse II | Klasse II | Klasse II | Klasse II | Klasse II | Klasse II |
| Modulbestendigheid tegen vuur | UL Type 1 | UL Type 1 | UL Type 1 | UL Type 1 | UL Type 1 | UL Type 1 |
| SPECIFICATIE | ||||||
|---|---|---|---|---|---|---|
| Cel | Mono, 11 BB | Mono, 11 BB | Mono, 11 BB | Mono, 11 BB | Mono, 11 BB | Mono, 11 BB |
| Peso | 25.2 kg | 25.2 kg | 25.2 kg | 25.2 kg | 25.2 kg | 25.2 kg |
| Afmetingen | 2093±2 mm×1134±2 mm×30±1 mm | 2093±2 mm×1134±2 mm×30±1 mm | 2093±2 mm×1134±2 mm×30±1 mm | 2093±2 mm×1134±2 mm×30±1 mm | 2093±2 mm×1134±2 mm×30±1 mm | 2093±2 mm×1134±2 mm×30±1 mm |
| Kabeldoorsnede | 4mm² (IEC), 12 AWG (UL) | 4mm² (IEC), 12 AWG (UL) | 4mm² (IEC), 12 AWG (UL) | 4mm² (IEC), 12 AWG (UL) | 4mm² (IEC), 12 AWG (UL) | 4mm² (IEC), 12 AWG (UL) |
| Aantal cellen | 132 (6×22) | 132 (6×22) | 132 (6×22) | 132 (6×22) | 132 (6×22) | 132 (6×22) |
| Aansluitdoos | IP68, 3 diodes | IP68, 3 diodes | IP68, 3 diodes | IP68, 3 diodes | IP68, 3 diodes | IP68, 3 diodes |
| Aansluiting | QC 4.10-35I/ MC4-EVO2A | QC 4.10-35I/ MC4-EVO2A | QC 4.10-35I/ MC4-EVO2A | QC 4.10-35I/ MC4-EVO2A | QC 4.10-35I/ MC4-EVO2A | QC 4.10-35I/ MC4-EVO2A |
| Kabel lengte (inclusief verbinding) | 1200 mm(+) /1200 mm(-) | 1200 mm(+) /1200 mm(-) | 1200 mm(+) /1200 mm(-) | 1200 mm(+) /1200 mm(-) | 1200 mm(+) /1200 mm(-) | 1200 mm(+) /1200 mm(-) |
| Verpakkingsconfiguratie | 36 stuks/pallet, 792 stuks/container | 36 stuks/pallet, 792 stuks/container | 36 stuks/pallet, 792 stuks/container | 36 stuks/pallet, 792 stuks/container | 36 stuks/pallet, 792 stuks/container | 36 stuks/pallet, 792 stuks/container |
| COMPLEXE CERTIFICATEN | ||||||
|---|---|---|---|---|---|---|
|
IEC 61215, IEC 61730, UL 61215, UL 61730 ISO 9001: 2015 Kwaliteitsmanagementsystemen ISO 14001: 2015 Milieu managementsystemen ISO 45001: 2018 Arbeidsveiligheidsmanagementsystemen IEC TS 62941: 2016 Grondmodules voor fotovoltaïsche systemen (PV) – Richtlijnen voor het vergroten van het vertrouwen in de kwalificatie van de moduleontwerpen en typegoedkeuring |
