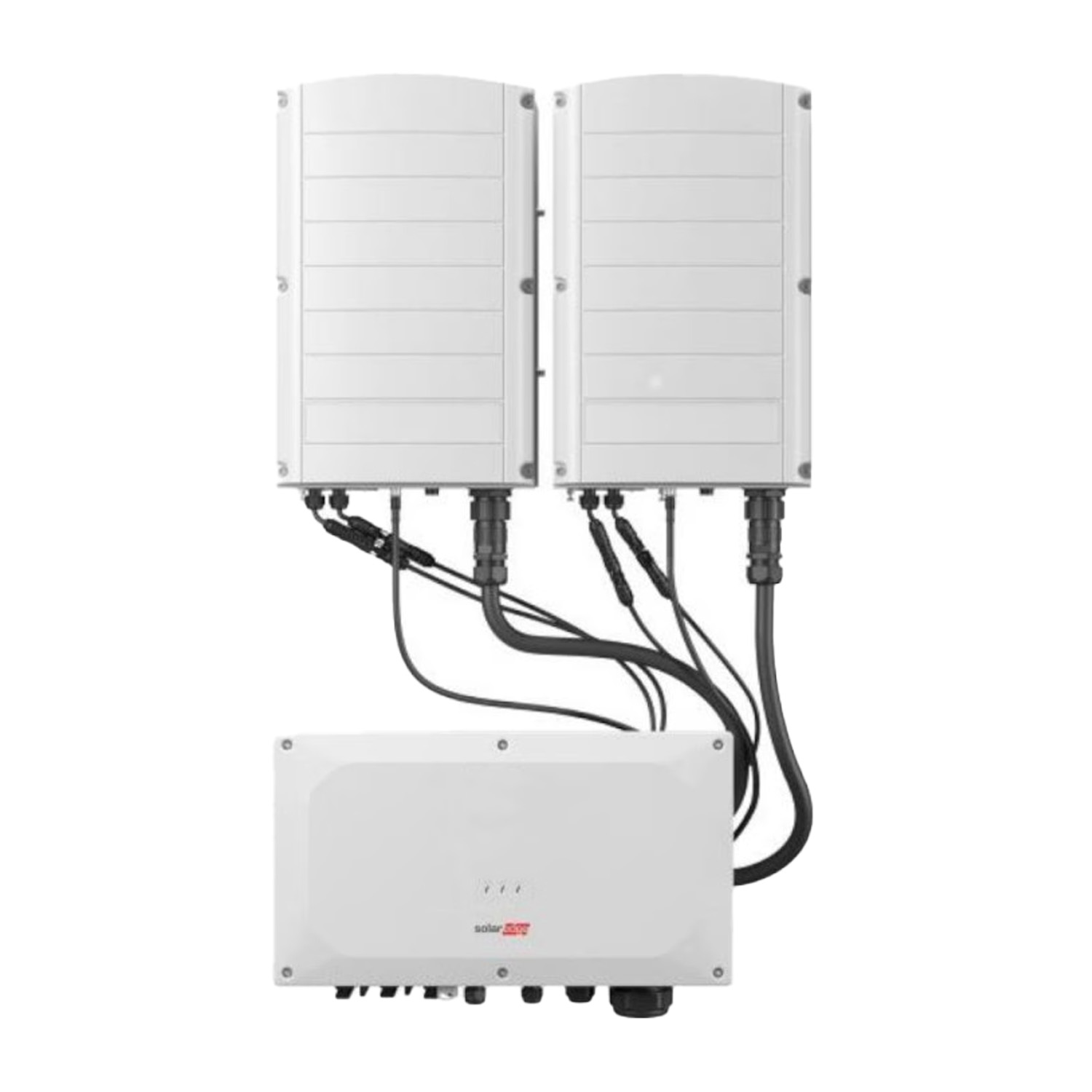

Omvormer SOLAR EDGE SE66.6K – RW00IBNM4 + 2 hulpeenheden SESUK-RW00INNN4
SKU: F240L6
| Fabrikant | |
|---|---|
| Voeding | |
| Hybride apparaat | |
| MPPT | |
| Garantie | |
| Netto breedte | |
| Netto diepte | |
| AFCI | |
| Gewicht | 80,18 kg |
| CN | 85044086 |
Nettoprijs
3 079,35 €
Goor
Goor
Productdetails
| Fabrikant | |
|---|---|
| Voeding | |
| Hybride apparaat | |
| MPPT | |
| Garantie | |
| Netto breedte | |
| Netto diepte | |
| AFCI | |
| Gewicht | 80,18 kg |
| CN | 85044086 |
SolarEdge omvormer uit de SE50K / SE66.6K / SE90K / SE100K / SE120K serie
De SE50K / SE66.6K / SE90K / SE100K / SE120K omvormerserie is ontworpen voor grote fotovoltaïsche installaties, waarbij ongeëvenaarde efficiëntie, veiligheid en gebruiksgemak worden geboden. Dankzij de modulaire constructie en geavanceerde functies voldoen deze apparaten aan de hoogste normen in de PV-industrie.
Belangrijkste kenmerken:
- Voorafgaande inbedrijfstelling: Automatische validatie van systeemcomponenten tijdens de installatie, waardoor de installatietijd en opstarttijd wordt verkort.
- Eenvoudige installatie: De modulaire, lichte constructie maakt installatie door een team van twee personen mogelijk.
- Geavanceerde veiligheid: Ingebouwde temperatuursensoren en functie voor boogkortsluitbescherming met optionele snelle uitschakeling.
- Onafhankelijke werking van de eenheden: Synergetische eenheden minimaliseren de tijd zonder storingen en vergemakkelijken het onderhoud.
- Geïntegreerde beveiligingen: DC-overspanningsbeveiliging type 2 en SPD AC type 2 voor maximale veiligheid.
Waarom kiezen voor een omvormer uit de SE50K / SE66.6K / SE90K / SE100K / SE120K serie?
Omvormers uit deze serie bieden realtime monitoring, wat zorgt voor meer controle over de systeem efficiëntie en snelle detectie van potentiële problemen. De ingebouwde PID-beperkingsfunctie garandeert maximale prestaties, en de compatibiliteit met geavanceerde SolarEdge energiebeheersystemen maakt ze een toekomstbestendige keuze.
Dankzij de lichte constructie en eenvoudige installatie zijn deze apparaten geschikt voor zowel grote commerciële als industriële installaties. De ingebouwde overspanningsbeveiliging, optionele DC-noodstopknoppen en geavanceerde veiligheidsfuncties garanderen betrouwbaarheid en duurzaamheid van het hoogste niveau. Dit is de ideale oplossing voor investeerders die op zoek zijn naar efficiënte en veelzijdige omvormers voor grote PV-systemen.
| Technische gegevens SolarEdge SE50K – SE120K | |||||||
|---|---|---|---|---|---|---|---|
| SExxK-xxx0Ixxxx | SExxKxxx8Ixxxx | ||||||
| Parameter | SE50K | SE66.6K | SE90K | SE100K | SE120K | ||
| Uitgang | |||||||
| Nominale actieve uitgangsvermogen (W) | 50000 | 66600 | 90000 | 100000 | 120000 | ||
| Maximale schijnbare uitgangsvermogen (VA) | 50000 | 66600 | 90000 | 100000 | 120000 | ||
| AC-uitgangsspanning — fase–fase/fase–neutraal (nominaal) (Vac) | 380 / 220, 400 / 230 | 380 / 220, 400 / 230 | 380 / 220, 400 / 230 | 380 / 220, 400 / 230 | 480 / 277 | ||
| AC-uitgangsspanning — bereik fase–fase/bereik fase–neutraal (Vac) | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 432 – 529 / 249 – 305 | ||
| AC-frequentie (Hz) | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | ||
| Maximale continue uitgangsstroom (A) | 72,5 | 96,5 | 130,5 | 145,0 | 145,0 | ||
| AC-uitgangsbedrading | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | ||
| Ondersteunde netwerken | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | ||
| Maximale differentiële stroom (mA) | 200 | 200 | 300 | 300 | 300 | ||
| Netwerkmonitoring, eilandbedrijf beveiliging, configureerbare vermogensfactor, configureerbare drempelwaarden afhankelijk van het land | Ja | Ja | Ja | Ja | Ja | ||
| Totaal harmonisch vervorming (THD) (%) | ≤ 3% | ≤ 3% | ≤ 3% | ≤ 3% | ≤ 3% | ||
| Vermogensfactor bereik | ±0.8 tot ±1 | ±0.8 tot ±1 | ±0.8 tot ±1 | ±0.8 tot ±1 | ±0.8 tot ±1 | ||
| Ingang | |||||||
| Maximale DC-macht (module STC) omvormer / synergie-eenheid (W) | 75000 / 37500 | 100000 / 50000 | 135000 / 45000 | 150000 / 50000 | 180000 / 60000 | ||
| Transformatorloos, ongeaard | Ja | Ja | Ja | Ja | Ja | ||
| Maximale ingangsspanning DC+ tot DC- (VDC) | 1000 | 1000 | 1000 | 1000 | 1000 | ||
| Nominale ingangsspanning DC+ tot DC- (VDC) | 750 | 750 | 750 | 750 | 850 | ||
| Maximale ingangsstroom (ADC) | 2 x 36,25 | 2 x 48,25 | 3 x 43,5 | 3 x 48,25 | 3 x 48,25 | ||
| Omgekeerde polariteitsbeveiliging | Ja | Ja | Ja | Ja | Ja | ||
| Aardingskortsluitdetectie | Gevoeligheid 167 kΩ per synergie-eenheid | Gevoeligheid 167 kΩ per synergie-eenheid | Gevoeligheid 167 kΩ per synergie-eenheid | Gevoeligheid 167 kΩ per synergie-eenheid | Gevoeligheid 167 kΩ per synergie-eenheid | ||
| Maximale omvormer efficiëntie (%) | 98,3 | 98,3 | 98,3 | 98,3 | 98,1 | ||
| Europese efficiëntie (gewogen) (%) | 98 | 98 | 98 | 98 | 98 | ||
| Nachtverbruik (W) | < 8 | < 8 | < 12 | < 12 | < 12 | ||
| Overige functies | |||||||
| Ondersteunde communicatie-interfaces | 2 x RS485, Ethernet, Wi-Fi (optioneel), mobiel netwerk (optioneel) | 2 x RS485, Ethernet, Wi-Fi (optioneel), mobiel netwerk (optioneel) | 2 x RS485, Ethernet, Wi-Fi (optioneel), mobiel netwerk (optioneel) | 2 x RS485, Ethernet, Wi-Fi (optioneel), mobiel netwerk (optioneel) | 2 x RS485, Ethernet, Wi-Fi (optioneel), mobiel netwerk (optioneel) | ||
| Intelligente energiemanagement | Exportbeperkingen | Exportbeperkingen | Exportbeperkingen | Exportbeperkingen | Exportbeperkingen | ||
| Inverter opstarten | Mobilapp SetApp die gebruik maakt van een ingebouwde Wi-Fi toegangspunt voor lokale verbinding | Mobilapp SetApp die gebruik maakt van een ingebouwde Wi-Fi toegangspunt voor lokale verbinding | Mobilapp SetApp die gebruik maakt van een ingebouwde Wi-Fi toegangspunt voor lokale verbinding | Mobilapp SetApp die gebruik maakt van een ingebouwde Wi-Fi toegangspunt voor lokale verbinding | Mobilapp SetApp die gebruik maakt van een ingebouwde Wi-Fi toegangspunt voor lokale verbinding | ||
| Bescherming tegen storingen door elektrische boog | Ingebouwd, configureerbaar door de gebruiker (volgens UL1699B) | Ingebouwd, configureerbaar door de gebruiker (volgens UL1699B) | Ingebouwd, configureerbaar door de gebruiker (volgens UL1699B) | Ingebouwd, configureerbaar door de gebruiker (volgens UL1699B) | Ingebouwd, configureerbaar door de gebruiker (volgens UL1699B) | ||
| Snelle uitschakeling | Optioneel (automatisch na loskoppeling van AC-netwerk) | Optioneel (automatisch na loskoppeling van AC-netwerk) | Optioneel (automatisch na loskoppeling van AC-netwerk) | Optioneel (automatisch na loskoppeling van AC-netwerk) | Optioneel (automatisch na loskoppeling van AC-netwerk) | ||
| PID-regelaar | Nachturen, ingebouwd | Nachturen, ingebouwd | Nachturen, ingebouwd | Nachturen, ingebouwd | Nachturen, ingebouwd | ||
| RS485 overspanningsbeveiliging (poorten 1+2) | Type II, ter plaatse vervangbaar, geïntegreerd | Type II, ter plaatse vervangbaar, geïntegreerd | Type II, ter plaatse vervangbaar, geïntegreerd | Type II, ter plaatse vervangbaar, geïntegreerd | Type II, ter plaatse vervangbaar, geïntegreerd | ||
| DC-spanningsbeveiliging | Type II, ter plaatse vervangbaar, geïntegreerd | Type II, ter plaatse vervangbaar, geïntegreerd | Type II, ter plaatse vervangbaar, geïntegreerd | Type II, ter plaatse vervangbaar, geïntegreerd | Type II, ter plaatse vervangbaar, geïntegreerd | ||
| AC-spanningsbeveiliging | Type II, ter plaatse vervangbaar, optioneel | Type II, ter plaatse vervangbaar, optioneel | Type II, ter plaatse vervangbaar, optioneel | Type II, ter plaatse vervangbaar, optioneel | Type II, ter plaatse vervangbaar, optioneel | ||
| DC-zekeringen (éénpolig) | 25 A, optioneel | 25 A, optioneel | 25 A, optioneel | 25 A, optioneel | 25 A, optioneel | ||
| DC-schakelaar | Optioneel | Optioneel | Optioneel | Optioneel | Optioneel | ||
| Naleving van normen | |||||||
| Veiligheid | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | ||
| Normen voor netwerkverbinding | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Typ A+B, G99 (NI) Typ A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Typ A+B, G99 (NI) Typ A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Typ A+B, G99 (NI) Typ A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Typ A+B, G99 (NI) Typ A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Typ A+B, G99 (NI) Typ A, VFR 2019 | ||
| EMC | IEC61000-6-2, IEC61000-6-3 klasse A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klasse A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klasse A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klasse A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klasse A, IEC61000-3-11, IEC61000-3-12 | ||
| RoHS | Ja | Ja | Ja | Ja | Ja | ||
| Installatiespecificaties | |||||||
| Aantal Synergy-eenheden per omvormer | 2 | 2 | 3 | 3 | 3 | ||
| AC-kabeldoorsnede en buiten diameter (mm²) | Doorsnede tot 120 / 70 mm²; buiten diameter 30-50 / 12-20 mm | Doorsnede tot 120 / 70 mm²; buiten diameter 30-50 / 12-20 mm | Doorsnede tot 120 / 70 mm²; buiten diameter 30-50 / 12-20 mm | Doorsnede tot 120 / 70 mm²; buiten diameter 30-50 / 12-20 mm | Doorsnede tot 120 / 70 mm²; buiten diameter 30-50 / 12-20 mm | ||
| DC-ingang: Inverter / Synergy-eenheid | 8/4 paren MC4 | Koppeling, 2 paren / 1 paar, doorsnede tot 50 mm², aluminium of koper, buiten diameter van de draad 12-20 mm | 8/4 paren MC4 | Koppeling, 2 paren / 1 paar, doorsnede tot 50 mm², aluminium of koper, buiten diameter van de draad 12-20 mm | 12/4 paren MC4 | Koppeling, 3 paren / 1 paar, doorsnede tot 50 mm² aluminium of koper, buiten diameter van de draad 12-20 mm | 12/4 paren MC4 | Koppeling, 3 paren / 1 paar, doorsnede tot 50 mm² aluminium of koper, buiten diameter van de draad 12-20 mm | 12/4 paren MC4 | Koppeling, 3 paren / 1 paar, doorsnede tot 50 mm² aluminium of koper, buiten diameter van de draad 12-20 mm | ||
| Afmetingen (hoogte x breedte x diepte) (mm) | Synergy-eenheid: 558 x 328 x 273 mm; Synergy-manager: 360 x 560 x 295 mm | Synergy-eenheid: 558 x 328 x 273 mm; Synergy-manager: 360 x 560 x 295 mm | Synergy-eenheid: 558 x 328 x 273 mm; Synergy-manager: 360 x 560 x 295 mm | Synergy-eenheid: 558 x 328 x 273 mm; Synergy-manager: 360 x 560 x 295 mm | Synergy-eenheid: 558 x 328 x 273 mm; Synergy-manager: 360 x 560 x 295 mm | ||
| Gewicht (kg) | Synergy-eenheid: 32 kg; Synergy-beheerder 18 kg | Synergy-eenheid: 32 kg; Synergy-beheerder 18 kg | Synergy-eenheid: 32 kg; Synergy-beheerder 18 kg | Synergy-eenheid: 32 kg; Synergy-beheerder 18 kg | Synergy-eenheid: 32 kg; Synergy-beheerder 18 kg | ||
| Bedrijfs temperatuur bereik (°C) | -40 tot +60 | -40 tot +60 | -40 tot +60 | -40 tot +60 | -40 tot +60 | ||
| Koeling | Ventilator (vervangbaar) | Ventilator (vervangbaar) | Ventilator (vervangbaar) | Ventilator (vervangbaar) | Ventilator (vervangbaar) | ||
| Lawaai (dBA) | < 67 | < 67 | < 67 | < 67 | < 67 | ||
| Beschermingsgraad | IP65 — voor binnen en buiten | IP65 — voor binnen en buiten | IP65 — voor binnen en buiten | IP65 — voor binnen en buiten | IP65 — voor binnen en buiten | ||
| Montage | Bevestigingssteun inbegrepen | Bevestigingssteun inbegrepen | Bevestigingssteun inbegrepen | Bevestigingssteun inbegrepen | Bevestigingssteun inbegrepen | ||
