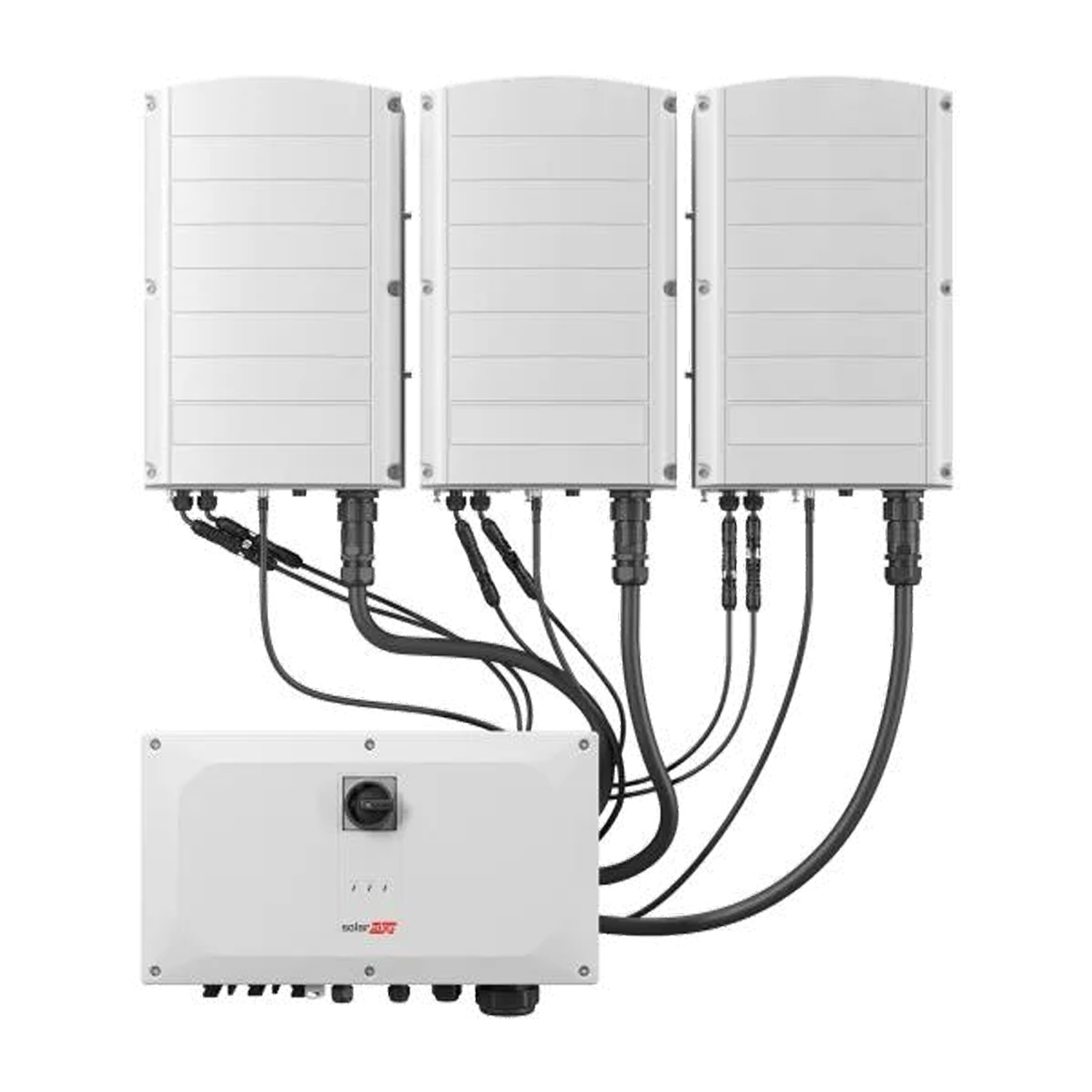

Omvormer SOLAR EDGE SE100K – RW00IBNM4 + 3 hulpeenheden SESUK- RWR0INNN4
SKU: F240M02
EAN: 2010000031537
| Fabrikant | |
|---|---|
| Nominaal vermogen | |
| Voeding | |
| Hybride apparaat | |
| MPPT | |
| Garantie | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Type I | |
| SPD Type II | |
| SPD Typ III | |
| SPD – Vrije sleuf | |
| AFCI | |
| Gewicht | 114,52 kg |
| CN | 85044086 |
Nettoprijs
4 438,95 €
Goor
Goor
Productdetails
| Fabrikant | |
|---|---|
| Nominaal vermogen | |
| Voeding | |
| Hybride apparaat | |
| MPPT | |
| Garantie | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Type I | |
| SPD Type II | |
| SPD Typ III | |
| SPD – Vrije sleuf | |
| AFCI | |
| Gewicht | 114,52 kg |
| CN | 85044086 |
Driefasige omvormers van SolarEdge met Synergie Technologie (Europa)
De driefasige omvormers van SolarEdge met synergie technologie (modellen SE50K, SE66.6K, SE90K, SE100K, SE120K) zijn geavanceerde oplossingen voor grote fotovoltaïsche installaties, ontworpen voor snelle installatie en maximale efficiëntie. Dankzij de modulaire constructie, die 2 of 3 synergistische eenheden en één synergie managementapparaat omvat, is de montage eenvoudig en kan deze door twee personen worden uitgevoerd. Deze omvormers bieden een lange garantieperiode (12-20 jaar) en een reeks ingebouwde veiligheids- en monitoringfuncties.
Belangrijkste kenmerken van de Driefasige Omvormers van SolarEdge met Synergie Technologie:
- Snelle installatie en opstarten: Een speciaal voortraject voor in gebruik name maakt automatische validatie van componenten en bekabeling mogelijk, nog voordat deze op het netwerk wordt aangesloten, en het lichte, modulaire ontwerp vereenvoudigt de montage.
- Hoge betrouwbaarheid en gebruiksgemak: Onafhankelijke werking van elke synergistische eenheid verlengt de ononderbroken werktijd van het systeem en vereenvoudigt het onderhoud.
- Geavanceerde veiligheid: Ingebouwde temperatuursensoren detecteren storingen in de bekabeling, geïntegreerde bescherming tegen de gevolgen van boogonderbrekingen, optionele snelle uitschakeling en gemonitorde, vervangbare overspanningbeveiligingen (SPD DC type 2, optioneel AC type 2).
- Maximale systeem efficiëntie: Ingebouwde functie voor het verminderen van door potentiële inductie veroorzaakte degradatie (PID) en een maximale efficiëntie van de omvormer van 98,3%.
- Uitgebreide monitoring: Ingebouwde monitoringfunctie op module-niveau met communicatie via Ethernet of mobiel netwerk (optioneel Wi-Fi), die volledige zichtbaarheid van de werking van het systeem biedt.
- Breed vermogensbereik: Beschikbare modellen met een nominale AC-uitgangsvermogen van 50 kW tot 120 kW, geschikt voor grote commerciële en industriële projecten.
Voor wie is dit een goede keuze?
De driefasige omvormers van SolarEdge met synergie technologie zijn de ideale oplossing voor grote fotovoltaïsche installaties in de commerciële en industriële sector op de Europese markt. Hun modulaire bouw, geavanceerde veiligheidsfuncties, hoge efficiëntie en uitgebreide monitoringmogelijkheden maken ze tot een uitstekende keuze voor investeerders en ontwikkelaars die op zoek zijn naar betrouwbare, eenvoudig te installeren en gebruiksvriendelijke, kosteneffectieve oplossingen. De lange garantieperiode bevestigt bovendien hun hoge kwaliteit en duurzaamheid.
| Parameter | SE50K(1) | SE66.6K | SE90K | SE100K | SE120K |
|---|---|---|---|---|---|
| UITGANG | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SExxK-xxx8lxxxx |
| Nominale actieve uitgangsvermogen AC (W) | 50000(2) | 66600 | 90000 | 100000 | 120000 |
| Maximale schijnbare uitgangsvermogen AC (VA) | 50000(2) | 66600 | 90000 | 100000 | 120000 |
| Uitgangsspanning AC – fase-fase/fase-neutraal (nominaal) (Vac) | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 480/277 |
| Uitgangsspanning AC – bereik fase-fase/bereik fase-neutraal (Vac) | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 432-529 / 249-305 |
| Frequentie AC (Hz) | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% |
| Maximale continue uitgangsstroom (per fase) (Aac) | 72,5 | 96,5 | 130,5 | 145 | 145 |
| AC uitgangsconnectoren | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE |
| Ondersteunde netwerken | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT |
| Maximale differentiële stroom(3) (mA) | 200 | 200 | 300 | 300 | 300 |
| Netmonitoring, eilandwerking bescherming, configureerbare krachtfactor, configureerbare drempelwaarden afhankelijk van het land | Ja | Ja | Ja | Ja | Ja |
| Totaal harmonisch vervorming (%) | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 |
| Bereik van de krachtfactor | +/- van 0.8 tot 1 | +/- van 0.8 tot 1 | +/- van 0.8 tot 1 | +/- van 0.8 tot 1 | +/- van 0.8 tot 1 |
| INGANG | |||||
| Maximale DC vermogen (STC-module) omvormer / synergetische eenheid (W) | 75000 / 37500 | 100000 / 50000 | 135000 / 45000 | 150000 / 50000 | 180000 / 60000 |
| Transformatorloos, niet aarde | Ja | Ja | Ja | Ja | Ja |
| Maximale ingangsspanning DC+ tot DC- (VDC) | 1000 | 1000 | 1000 | 1000 | 850 |
| Nominale ingangsspanning DC+ tot DC- (VDC) | 750 | 750 | 750 | 750 | 750 |
| Maximale ingangsstroom (ADC) | 2 x 36,25 | 2 x 48,25 | 3 x 43,5 | 3 x 48,25 | 3 x 48,25 |
| Omgekeerde polariteitsbeveiliging | Ja | Ja | Ja | Ja | Ja |
| Aardfoutdetectie | Gevoeligheid 167 kΩ per synergetische eenheid(4) | Gevoeligheid 167 kΩ per synergetische eenheid(4) | Gevoeligheid 167 kΩ per synergetische eenheid(4) | Gevoeligheid 167 kΩ per synergetische eenheid(4) | Gevoeligheid 167 kΩ per synergetische eenheid(4) |
| Maximale efficiëntie van de omvormer (%) | 98,3 | 98,3 | 98,3 | 98,3 | 98,1 |
| Europese efficiëntie (gewogen) (%) | 98 | 98 | 98 | 98 | 98 |
| Nachtverbruik (W) | < 8 | < 8 | < 12 | < 12 | < 12 |
| OVERIGE FUNCTIES | |||||
| Ondersteunde communicatiemethoden(5) | 2 x RS485, Ethernet, Wi-Fi (optioneel), mobiele netwerk (optioneel) | 2 x RS485, Ethernet, Wi-Fi (optioneel), mobiele netwerk (optioneel) | 2 x RS485, Ethernet, Wi-Fi (optioneel), mobiele netwerk (optioneel) | 2 x RS485, Ethernet, Wi-Fi (optioneel), mobiele netwerk (optioneel) | 2 x RS485, Ethernet, Wi-Fi (optioneel), mobiele netwerk (optioneel) |
| Intelligent energiebeheer | Exportlimiet | Exportlimiet | Exportlimiet | Exportlimiet | Exportlimiet |
| Omvormer opstarten | SetApp mobiele applicatie die gebruikmaakt van een ingebouwde Wi-Fi toegangspunt om een lokale verbinding te maken | SetApp mobiele applicatie die gebruikmaakt van een ingebouwde Wi-Fi toegangspunt om een lokale verbinding te maken | SetApp mobiele applicatie die gebruikmaakt van een ingebouwde Wi-Fi toegangspunt om een lokale verbinding te maken | SetApp mobiele applicatie die gebruikmaakt van een ingebouwde Wi-Fi toegangspunt om een lokale verbinding te maken | SetApp mobiele applicatie die gebruikmaakt van een ingebouwde Wi-Fi toegangspunt om een lokale verbinding te maken |
| Bescherming tegen interferentie door elektrische boog | Ingebouwd, configureerbaar door de gebruiker (in overeenstemming met UL1699B) | Ingebouwd, configureerbaar door de gebruiker (in overeenstemming met UL1699B) | Ingebouwd, configureerbaar door de gebruiker (in overeenstemming met UL1699B) | Ingebouwd, configureerbaar door de gebruiker (in overeenstemming met UL1699B) | Ingebouwd, configureerbaar door de gebruiker (in overeenstemming met UL1699B) |
| Snel uitschakelen | Optioneel (automatisch na ontkoppelen van het AC-net) | Optioneel (automatisch na ontkoppelen van het AC-net) | Optioneel (automatisch na ontkoppelen van het AC-net) | Optioneel (automatisch na ontkoppelen van het AC-net) | Optioneel (automatisch na ontkoppelen van het AC-net) |
| PID-regelaar | Nachturen, ingebouwd | Nachturen, ingebouwd | Nachturen, ingebouwd | Nachturen, ingebouwd | Nachturen, ingebouwd |
| RS485 overspanningsbeveiliging (poorten 1+2) | Type II, ter plaatse vervangbaar, geïntegreerd | Type II, ter plaatse vervangbaar, geïntegreerd | Type II, ter plaatse vervangbaar, geïntegreerd | Type II, ter plaatse vervangbaar, geïntegreerd | Type II, ter plaatse vervangbaar, geïntegreerd |
| DC overspanningsbeveiliging | Type II, ter plaatse vervangbaar, geïntegreerd | Type II, ter plaatse vervangbaar, geïntegreerd | Type II, ter plaatse vervangbaar, geïntegreerd | Type II, ter plaatse vervangbaar, geïntegreerd | Type II, ter plaatse vervangbaar, geïntegreerd |
| AC overspanningsbeveiliging | Type II, ter plaatse vervangbaar, optioneel | Type II, ter plaatse vervangbaar, optioneel | Type II, ter plaatse vervangbaar, optioneel | Type II, ter plaatse vervangbaar, optioneel | Type II, ter plaatse vervangbaar, optioneel |
| DC zekeringen (éénpolig) | 25 A, optioneel | 25 A, optioneel | 25 A, optioneel | 25 A, optioneel | 25 A, optioneel |
| DC-schakelaar | Optioneel | Optioneel | Optioneel | Optioneel | Optioneel |
| NORMENCONFORMITEIT | |||||
| Veiligheid | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 |
| Normen voor netaansluiting(6) | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR generator type A+B, G99 type A+B, G99 (NI) type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR generator type A+B, G99 type A+B, G99 (NI) type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR generator type A+B, G99 type A+B, G99 (NI) type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR generator type A+B, G99 type A+B, G99 (NI) type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR generator type A+B, G99 type A+B, G99 (NI) type A, VFR 2019 |
| EMC | IEC61000-6-2, IEC61000-6-3 klasse A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klasse A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klasse A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klasse A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klasse A, IEC61000-3-11, IEC61000-3-12 |
| RoHS | Ja | Ja | Ja | Ja | Ja |
| INSTALLATIEPARAMETERS | |||||
| Aantal synergetische eenheden per omvormer | 2 | 2 | 3 | 3 | 3 |
| Doorlaatsectie en buitendiameter van de AC-draad: lijn/PE (aluminium of koper) (mm²/mm) | Doorlaat tot 120 / 70 mm²; buitendiameter 30-50 / 12-20 mm | Doorlaat tot 120 / 70 mm²; buitendiameter 30-50 / 12-20 mm | Doorlaat tot 120 / 70 mm²; buitendiameter 30-50 / 12-20 mm | Doorlaat tot 120 / 70 mm²; buitendiameter 30-50 / 12-20 mm | Doorlaat tot 120 / 70 mm²; buitendiameter 30-50 / 12-20 mm |
| DC-ingang: omvormer/synergetische eenheid(7)(8) | 8/4 paren MC4 | 8/4 paren MC4 | Strain relief, 2 paren/ 1 paar, doorlaat tot 50 mm², aluminium of koper, buitendiameter van de draad 12-20 mm | Strain relief, 2 paren/ 1 paar, doorlaat tot 50 mm², aluminium of koper, buitendiameter van de draad 12-20 mm | 12/4 paren MC4, Strain relief, 3 paren/ 1 paar, doorlaat tot 50 mm² aluminium of koper, buitendiameter van de draad 12-20 mm |
| Afmetingen (hoogte x breedte x diepte) (mm) – Synergetische eenheid | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 |
| Afmetingen (hoogte x breedte x diepte) (mm) – Synergiebeheereenheid | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 |
| Gewicht (kg) – Synergetische eenheid | 32 | 32 | 32 | 32 | 32 |
| Gewicht (kg) – Synergiebeheereenheid | 18 | 18 | 18 | 18 | 18 |
| Werkttemperatuurrange (°C) | van -40 tot +60(9) | van -40 tot +60(9) | van -40 tot +60(9) | van -40 tot +60(9) | van -40 tot +60(9) |
| Koeling | Ventilator (vervangbaar) | Ventilator (vervangbaar) | Ventilator (vervangbaar) | Ventilator (vervangbaar) | Ventilator (vervangbaar) |
| Geluidsemissie (dBA) | < 67 | < 67 | < 67 | < 67 | < 67 |
| Beschermingsgraad | IP65 – voor binnen- en buitentoepassingen | IP65 – voor binnen- en buitentoepassingen | IP65 – voor binnen- en buitentoepassingen | IP65 – voor binnen- en buitentoepassingen | IP65 – voor binnen- en buitentoepassingen |
| Montage | Inclusief beugel | Inclusief beugel | Inclusief beugel | Inclusief beugel | Inclusief beugel |
(1) Optie beschikbaar in sommige landen. Meer informatie: https://www.solaredge.com/sites/default/files/se_inverters_supported_countries.pdf
(2) 49990 in het Verenigd Koninkrijk
(3) Indien een externe RCD vereist is, moet de ontlaadwaarde ≥ 200 mA zijn voor SE50K/SE66.6K; ≥ 300 mA voor SE90K, SE100K
(4) Indien toegestaan door lokale regelgeving
(5) Voor specificaties van aanvullende communicatiemogelijkheden, bezoek https://www.solaredge.com/products/communication of de Bibliotheek voor hulpbronnen: https://www.solaredge.com/downloads# om de juiste gegevensblad te downloaden
(6) Alle normen en certificaten zijn beschikbaar voor download in de sectie „Certificaten“ op de Bibliotheek voor hulpbronnen: https://www.solaredge.com/downloads#/
(7) DC-invoer is beschikbaar met MC4-connectoren of strain reliefs onder het nummer van de omvormer. Voor meer informatie kunt u contact opnemen met SolarEdge
(8) Alleen MC4-connectoren die door Staubli zijn geproduceerd zijn toegestaan voor gebruik
(9) Vermogensafname – voor specificaties, zie https://www.solaredge.com/sites/default/files/se-temperature-derating-note.pdf
